直埋式波纹补偿器(HZM)

直埋式波纹补偿器用途：
直埋式波纹补偿器（又称直埋补偿器）主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。
产品轴向补偿量：30mm-500mm

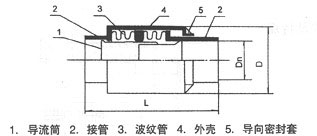

一、结构简图

二、型号示例

举例：1.6TZM200×6J
表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋补偿器。
三、结构特点直埋式波纹补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。
四、使用说明：
直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。直埋补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。
五、安装使用注意事项
直埋式波纹补偿器要求在两固定支座之间只装一个波纹补偿器，其补偿器对支座作用力的计算与单式波纹补偿器对支座作用力的计算相同，由于直埋内压波纹补偿器在管道上实现自由补偿和安装简单等特点，因而深受工程设计及安装使用者的欢迎。
1.为使直埋是波纹补偿器起到补偿作用，补偿器两端设固定支架，防止管道受内压推力影响外移拉伸。
2.补偿器的一端（指单向补偿的直埋式补偿器死端）要靠近一端的固定支架，用补偿器的活头补偿管道。
3.根据补偿量设定两个固定支架的距离，补偿量一般不大于管径。
4.试压过程中以补偿器不得出现拉伸现象。
六、直埋补偿器
1、结构型式及特点

注：有些产品不带拉杆
直埋式波纹补偿器具备外压式补偿器及自由补偿直埋式补偿器的双重有点，在热网管道施工中得以广泛的应用。
2、直埋式波紋补偿器选用与安装
与自由补偿直埋式波纹管补偿器相同，有关外压式波纹管补偿器参数可参考样本中的轴向外压式不锈钢波纹补偿器有所有数据。
