JD745X多功能水泵控制阀

一、用途
　　安装在给排水、建筑、石油、化工、煤气(天然气)、食品、医药、电站、核电等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中，具有电动阀、止回阀和水锤消除器三种功能，能有效地提高系统可靠性，满足系统工程设备自动化控制要求。
二、特点
1、可靠性高。消除水锤装置与阀门启闭动作完全联锁，同时具有速闭、缓闭以及吸纳三种消除水锤措施。
2、无需操作控制。当水泵启停时，巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动按水泵操作规程的要求进行动作。
3、无需专业调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响，适应范围广。
4、基本无需维修，寿命长。
5、节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量，阻力损失小。
三、技术参数
1、公称压力：1.0MPa 1.6MPa 2.5MPa
2、低动作压力：0.07MPa
3、适用介质：原水、清水、油品
4、适用温度：0～80℃
5、缓闭时间：3-120s(可调节)
6、水锤峰值：≤1.5倍水泵工作压力
7、水泵高反转速度：≤1.2倍水泵额定转速
8、阻力损失：比旋启式止回阀减少约31％

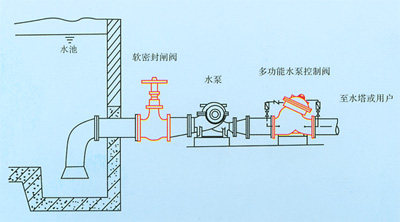

四、安装图示

五、结构尺寸
