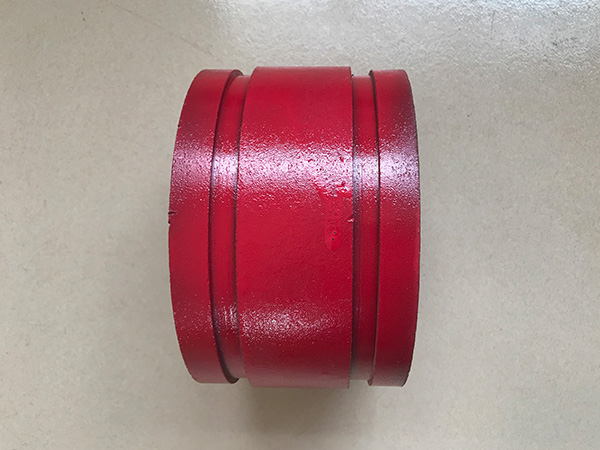

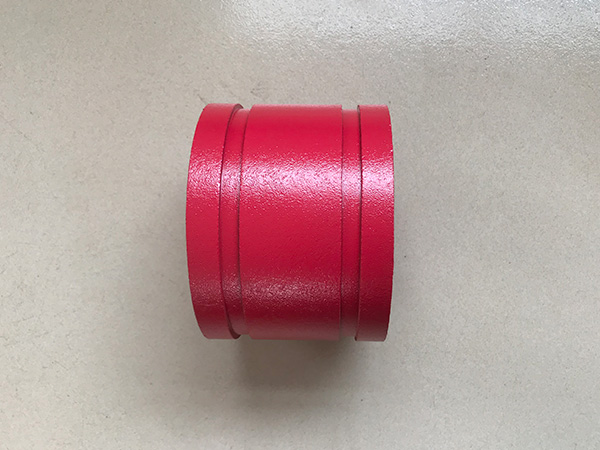

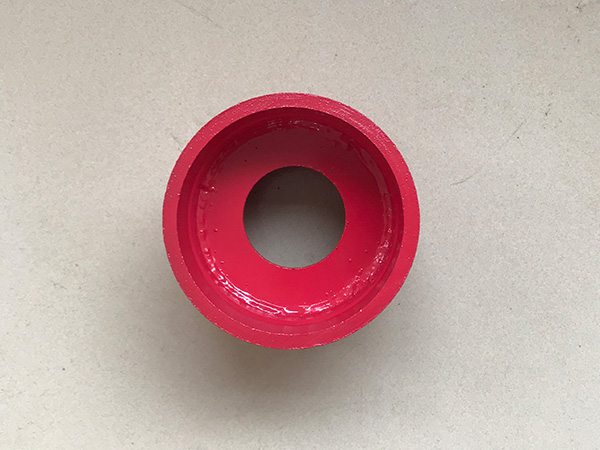

减压孔板
减压孔板的工作原理是对液体的动压力(不含静压力)进行减压。目前,高层建筑由于层数较多,高层和低层所承受的静水压力不一样。出水时,低层的水流动压力比高层的水流动压力大很多。扑救火灾时,低层消 带往往爆裂,本系列减压板对水流的动压力具有减压功能。当流动的水经过减压孔板时,由于局部的阻力损失,在减压孔处产生压力降,从而满足消火栓的出口压力及流量的需要。
减压孔板应符合下列规定:
1 应设在直径不小于50mm的水平直管段上,前后管段的长度均不宜小于该管段直径的5倍;
2 孔口直径不应小于设置管段直径的30%,且不应小于20mm;
3 应采用不锈钢板材制作。
4 减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个Φ10mm的小孔,作为排气和泄水用。
(1)为克服喷水不均匀性所设置的减压装置宜采用减压孔板,不宜采用减压阀。由于减压阀需要在阀前加设过滤器,因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压;
(2)减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖向的喷水不均匀性,其位置设在各层配水管或配水干管的起点端,一般设在信号阀之后;
(3)配水支管上不宜设置减压孔板。因为规范规定,减压孔板应设置在直径不小于50毫米的水平管段上,若配水支管直径大于等于50毫米,则该支管上的喷头一般较多。
减压孔板一般是法兰连接,如果是的话,法兰不需要单独统计,包括在减压孔板安装中;水流指示器,信号阀需要单独统计法兰。
